概述根據國標對大電流發生器用于低壓開關柜溫升實驗的要求：針對出線回路多，出線電流不大小不同的特點做如下方案：
一、實現方式：
因低壓開關柜為多組出線方式，而實驗規程要求每條出線回路必須同時通額定電流進行實驗，我們針對于以上實驗方式，提出采用多組電流源從低壓開關柜出線側加電流，將母排進線側短接的方法實現溫升實驗的目的。原理如下：
采用4組十二相0-1000A電流輸出源從出線端加電流，每組電流輸出源電流大小均可調，每組電流源輸出相位相同（每組的A相角度完全一直，B相角度完全一直，C相角度完全一直）當電流施加到進線柜時等于每組電流的和。
二、主機整機參數及功能
1、主要功能特點：
1）內置高配置工控機，采用可編程控制器PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。可外接計算機控制
2）進口PC機真彩大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏（或外接電腦），全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。
4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電流正常工作，提高產品的安全性、可靠性。
6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；
7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流多臺溫升設備并機運行并機運行（應提供用戶使用多臺溫升設備并機運行，如GCK或MNS等的溫升試驗）
8）帶十二相/三相自動平衡系統，保證十二相/三相平衡輸出，輸出電流采樣采用0.2級電流互感器并采用當前*新電力電子技術，抗干擾能力強，輸出精度高，*高可達0.5級。
9） 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保電源穩流精度。
10) 可根據用戶要求定制測試模塊，軟件終身免費升級
2、整機參數

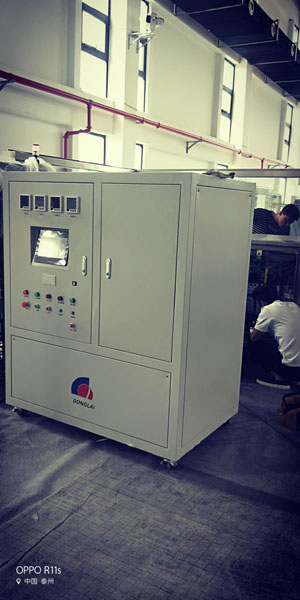

SDDL-1000-4000Q十二相全自動JP柜溫升試驗儀 | ||
*大輸出電流 | 交流三相4000A 單相1000A 十二路輸出 | |
電路方式 | 特殊工藝自動調壓方式 | |
交流輸入 | 相線 | 3Φ4W +G |
電壓 | 380V±10%，50Hz±2%三相四線 | |
輸入電流 | 84A | |
輸出 | 相線 | 3Φ4W |
電壓 | 0-8V | |
電流 | AC 0-1000A連續可調, 無級調速方式;總電流4000A 可十二相同時輸出，也可三相輸出，也可單相輸出，也可分相輸出; 手動方式輸出，自動方式輸出二種方式。 | |
容量 | 96kVA | |
穩流精度 | 輸出電流≤±0.5% | |
輸出精度 | ≤±0.5% | |
輸出頻率 | 50HZ | |
輸出端子 | 銅排、銅柱、端子（訂制） | |
保護 | 電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及警示裝置, 非測試狀態電壓為零，電流為零 | |
度 | 源效應 | ≤0.3%額定值 |
時漂 | ≤1%額定值 | |
溫漂 | ≤0.04%額定值／℃ | |
負載效應 | ≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） | |
紋波電壓 | ≤1%額定值+10mV | |
顯示 及設定 | 輔助電壓表顯示 | 真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字) |
輔助電流表顯示 | 真彩色液晶和數顯儀表 (6位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字) | |
調節設定 | 電流PLC高速通道自動調節 | |
系統 | 整機效率 | ≥90% |
耐壓絕緣阻抗 | AC 1800V 1分鐘，20兆歐 | |
冷卻裝置 | 自然冷卻 | |
噪音 | ﹤60dB（機器前方1mm） | |
互感器精度 | 0.2級 | |
防護等級 | IP20 | |
工作 環境 | 工作方式 | 長時間溫升實驗 |
溫度 | -10℃-50℃ | |
濕度 | 0-90%（非凝結狀態） | |
海拔高度 | 1500m以下 | |
外形 | 結構 | 一體 |
尺寸 | 見附件 | |
輸出 | 輸出按每平方1.2個電流計算， | |
溫度巡檢 | 64路溫度檢測 | |
